柴油牧场防滑刻纹机，柴油牛槽刻纹机，柴油伊利牧场牛场刻纹机，柴油牧场刻纹机，柴油畜牧业刻纹机，山东刻纹机，牛棚刻纹机，牛槽刻纹机，刻纹机厂家刻纹机价格，刻纹机厂家，混凝土路面刻纹机、牧场防滑混凝土路面刻纹机
一、用途说明:

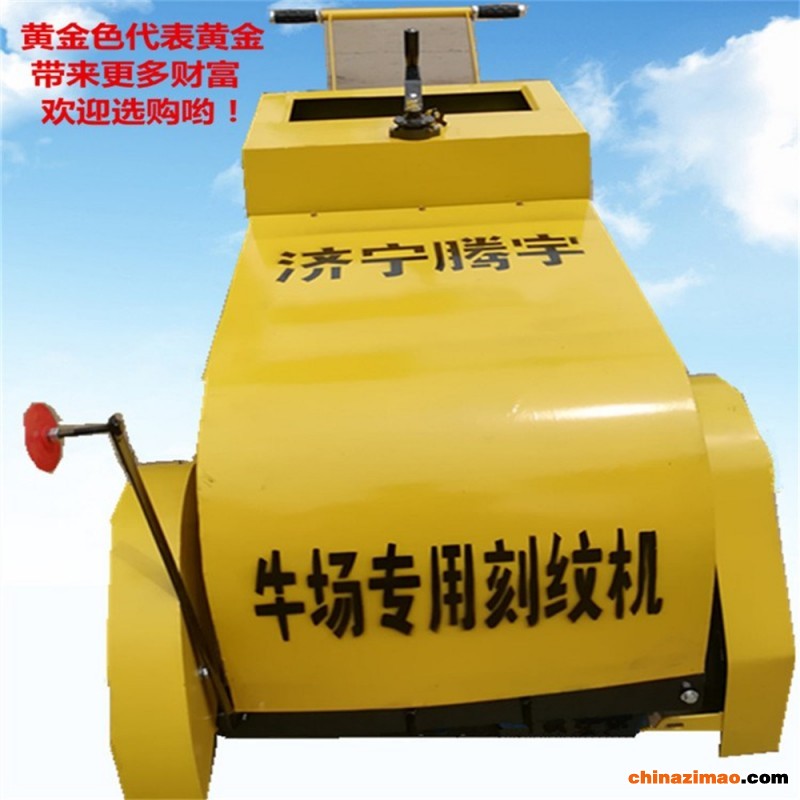

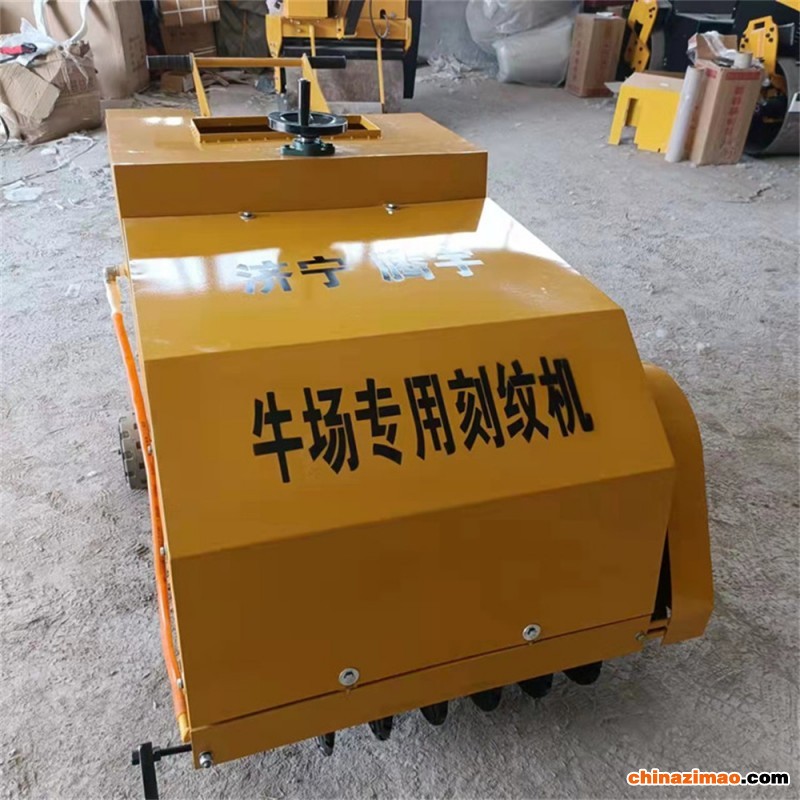

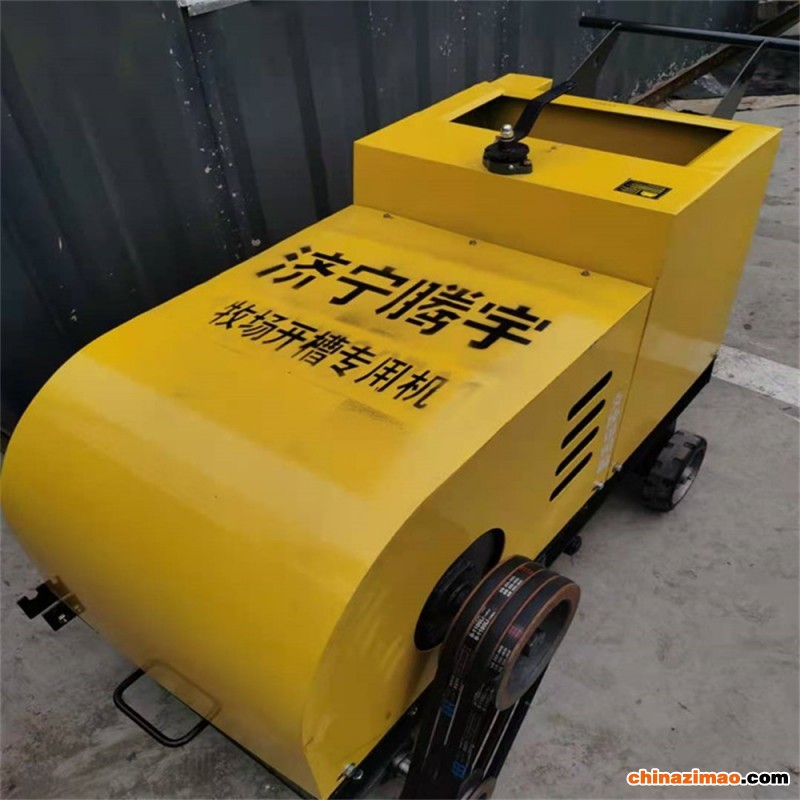

TYKW-60混凝土柴油牛槽刻纹机机型是一种用于混凝土路面刻制防滑纹的新型机械,当混凝土强度达10MPa时,即可使用本机刻制防滑纹。
本机型通过主动力源带动刀排高速转动,利用一组刀排切割路面以达到刻纹的目的。刀排上可以配制不同规格和不同数量的刀片,以达到次刻纹宽度。不工作时由刀排升降系统控制将刀排与混疑土路面脱离。通过行走动力源、变速装置带动行走轮以达到自动行走目的。刻纹的深度可通过升降系统自由调节。
本机型自动行走,机械化程度高,制作防滑纹效果好,操作方便同时刀排间距和刻纹深度可调,可大大降低劳动强度,提高劳动工效
二、技术参数
|
参数 机型 |
TYKW-60 |
|
柴油机型号 |
常健 |
|
主机电功率 |
25马力 |
|
配锯片直径 |
∅220 |
|
锯片转速 |
2900r/min |
|
行走速度 |
﹥1.0m/min |
|
行走电机型号 |
Y80S-4 |
|
行走电机功率 |
0.55KW |
|
切纹深度 |
12-20mm |
|
纹缝宽度 |
12-20mm |
|
单次切纹总宽度 |
600mm |
三、操作说明
1、先清扫场地杂物,然后用经纬议画线
2、配备电源,一般来说多为发电机组,连接线应尽量不低于10mm2而且要求线不能破皮以影响电压
3、接通水源,水源流速大于1.5m/h,同时要求水必须具备一定压力。
4、开机前首先检查刀片是否夹紧,线路是否正常,严防漏电事故发生,减速机定期加油,同时对各转动位加油润滑,在切割过程中要每天对双轴座内轴承加油,延长其使用寿命。
5、调节导向轮:把机推至场地上,保证右边一片锯片沿着基准线行走,则可把导向轮调节至该线上。
6、调整好刀切割片深度控制器,使之与切割深度对应,启动切割电机,使锯片空转正常后,启动供水系统,再摇动手轮,使锯片下降到所需切割的深度,严禁无水时启动增压泵。
7、开动行走电机运转,扳动换挡手柄至行走档进行切割。
8、停止切割时,应先关闭行走电机,再将换档手柄回到中立位置摇动手轮将锯片提升到地面以上,关闭切割电机及供水系统。
9、每天使用结束时,应冲洗刀片轴系统,严防堆积物过多偏产生振动,影响机的性能。
四、注意事项:
1、切缝宜在混凝土抗压强度达10MPa以上时进行。
2、切割过程中冷却水不能中断。对主轴轴承要间断加注润滑油。(润滑油为混合油:80%黄油加20%机油,不能单纯采用黄油,以免损坏泵)3、每次使用之前对所有紧固件进行检查,以防松脱。同时检查主轴旋转方向与行走方向是否协调。
4、刻纹过程中,应尽量避免停机,以防纹路偏向。
5、更换刀片时,将刀片轴取下,轴承档加工时都经过磨削,轻轻取就下来,拧下固定刀片的三根圆柱销。取木板垫在地面上,皮带轮朝上,抬起轴,让轴垂直落在木板上,即可取下刀片和垫片。安装时应清洗轴和垫片,在轴上垫片与刀片之间应加足黄油,以免生锈。
济宁腾宇生产电动、汽油、柴油切割刻纹一体机， 悬轨式路面刻纹机，手拉式压纹机，大型路面拉毛机，畜牧业刻纹机，牛棚刻纹机，飞机场跑道刻纹机等路面刻纹机械欢迎来电洽淡！
